Гидравлический пресс YQK 240

Гидравлическая обжимка (пресс-клещи) (16-240 мм²) для наконечников и гильз СТАНДАРТ HCRT0240

В качестве рабочей жидкости применяют гидравлическое масло. Данное решение позволяет снизить физические затраты монтажника по сравнению с работой механическими клещами.

Запрещается применять в качестве рабочей жидкости:

• коррозионно-активные вещества;
• масло с примесями воды.

Для обжатия необходимо провести 11 шагов:

1. Удалить изоляцию необходимой длины с кабеля или провода.
2. Вставить жилу проводника очищенным от изоляции концом в наконечник или гильзу (должно соблюдаться соответствие).
3. Извлечь ось из головки.
4. Установить полуформы матрицы в головку. Номер матрицы должен соответствовать номеру наконечника.
5. Расположить проводник с наконечником в фигурном пазу между полуформами матрицы.
6. Установить ось в головку.
7. Повернуть винт в положение «ON» (поворот по часовой стрелке на 180°).
8. Совершать качающие движения ручкой пока торцы матрицы не соприкоснутся. Обжимать гильзы от центра к краям. После того, как торцы матрицы соприкоснулись, не перемещать ручку.
9. Повернуть винт в положение «OFF» (против часовой стрелки на 180°).
10. Извлечь опрессованный проводник из матрицы (если надо достать ось из головки).
11. Свести ручки агрегата.

Меры предосторожности

• запрещается работать с проводами, находящимися под напряжением и разбирать изделие во время проведения обжатия;
• если эксплуатация долго не проводилась, следует заменить рабочую жидкость;
• в случае течи гидравлического масла в процессе обжатия незамедлительно поверните винт в положение «OFF», извлеките провод из матрицы и сведите ручки;
• в процессе хранения:
  • среда не должна содержать коррозионно-активных веществ;
  • изделие заправлено рабочей жидкостью;
  • головка обработана консервационной смазкой.

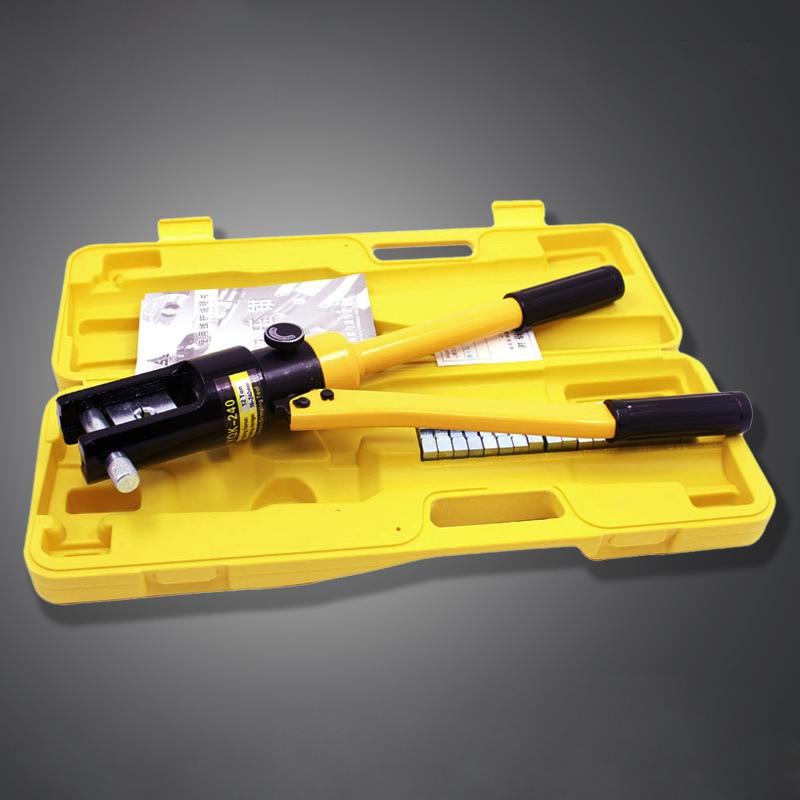

В комплекте:

• ручной гидравлический пресс YQK 240
• набор из 11 сменных матриц
• прочный пластиковый кейс

Диапазон сечений:

• кабельные наконечники 10–240 мм²

• Клапан ручного сброса давления
• Двухскоростная помпа
• Усиленная рабочая голова
• Максимальное усилие: 12 т
